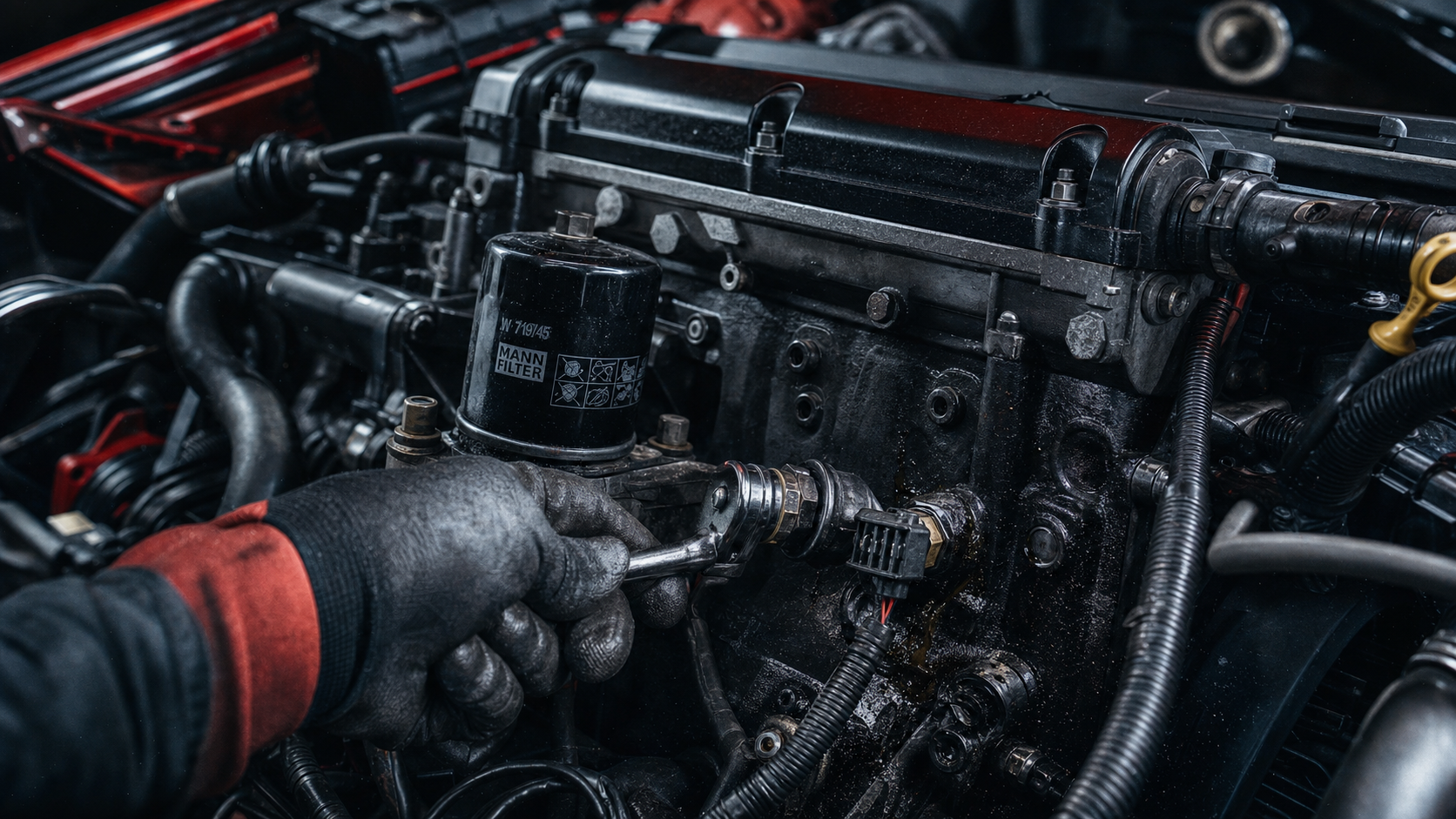

Le capteur de pression d’huile se trouve le plus souvent sur le bloc moteur, près du filtre à huile ou du boîtier qui l’entoure. Selon la motorisation, il peut aussi être placé plus haut, près de la culasse, ou caché derrière un organe périphérique. Quand le voyant s’allume ou qu’une mesure paraît incohérente, le repérer correctement est la première étape.
Emplacement le plus courant : bloc moteur, filtre à huile et boîtier
Dans la majorité des cas, le capteur de pression d’huile est monté sur une galerie d’huile du moteur. Il doit être relié au circuit de lubrification pour mesurer la pression réelle ou transmettre l’information au tableau de bord. On le retrouve donc souvent sur le bloc-cylindres, près du filtre à huile, du support de filtre ou du boîtier de refroidissement d’huile.
À quoi ressemble le capteur de pression d’huile ?
Visuellement, c’est généralement une petite pièce métallique ou plastique vissée dans le moteur, avec un connecteur électrique à une ou plusieurs broches. Sur un moteur ancien, le pressostat peut être très simple, avec un corps fileté, une cosse et un fil. Sur un moteur plus récent, le capteur peut être plus volumineux, avec une prise clipsée et un accès moins évident.
La méthode la plus simple consiste à suivre le faisceau électrique près du filtre à huile. Cherchez une pièce vissée dans le bloc, souvent orientée horizontalement ou légèrement inclinée. Si vous voyez une trace d’huile autour du filetage ou du connecteur, cela peut aussi indiquer un capteur fatigué ou un joint qui ne joue plus son rôle.
Pourquoi il est souvent proche du filtre à huile
Le filtre à huile sert de repère fiable, car il se situe lui aussi sur le circuit de lubrification. Le capteur est souvent placé à proximité pour mesurer une pression représentative de l’huile envoyée dans le moteur. Sur certains véhicules, il est juste au-dessus du filtre ; sur d’autres, il est décalé sur le côté du bloc, parfois caché par une durite, un support moteur ou un collecteur.
Un bon réflexe consiste à partir du circuit d’huile, pas du compartiment moteur entier. Regardez d’abord le carter, la pompe à huile, le filtre, la galerie principale, puis la culasse. Cette approche évite de confondre le capteur de pression d’huile avec une sonde de température, un capteur de cliquetis ou une prise de faisceau placée au hasard sur le bloc.
Les variations selon les véhicules et les moteurs
Il n’existe pas un emplacement unique valable pour toutes les marques. Deux véhicules équipés de moteurs différents peuvent avoir un capteur placé à des endroits très différents, même si le principe reste le même : il doit être raccordé au circuit d’huile sous pression.
| Type de véhicule ou moteur | Emplacement probable | Difficulté d’accès |
|---|---|---|
| Citadine ou berline courante | Bloc moteur, près du filtre à huile ou du support de filtre | Souvent accessible par le dessus ou par dessous |
| Utilitaire type Citroën Jumpy | Zone du bloc moteur, parfois avec accès réduit selon la motorisation | Peut nécessiter un démontage simple ; certains tutoriels indiquent 5 étapes avec une difficulté Easy |
| Moteur BMW encombré | Partie latérale ou arrière du moteur, parfois masquée par des organes périphériques | Accès plus technique, parfois aidé par une vidéo de démontage |
| Véhicule ancien type Dyane ou dérivés | Pressostat simple vissé sur le bloc, avec un fil unique | Généralement simple, mais attention aux filetages anciens |
| Moteur GM, SBC 350 ou TBI | Selon configuration, près du bloc ou d’une zone arrière du moteur | Variable, surtout si l’accès est gêné par l’admission ou le faisceau |
Quand le capteur est caché derrière d’autres pièces
Sur certains moteurs, le capteur ne se voit pas immédiatement. Il peut être masqué par une pompe à vide, un vase d’expansion, une durite d’admission, un cache moteur ou un support de faisceau. Dans ce cas, il ne faut pas forcer sur les connecteurs au hasard. Déclipsez seulement ce qui gêne vraiment la visibilité, puis utilisez une lampe et un miroir d’inspection si l’accès est étroit.
Les vidéos de démontage peuvent être utiles, surtout lorsqu’elles montrent le compartiment moteur à un moment précis. Si une vidéo indique que le capteur apparaît vers 2:00, cela peut aider à retrouver le bon angle de vue avant d’intervenir. Vérifiez toutefois que la motorisation correspond bien à la vôtre.
Capteur, pressostat ou transmetteur : comprendre ce que vous cherchez
Le terme « capteur de pression d’huile » regroupe deux pièces proches, mais pas toujours identiques. Le pressostat agit comme un interrupteur : il signale une pression insuffisante et allume le voyant. Le transmetteur, lui, envoie une information plus progressive, utilisée par un manomètre ou par le calculateur.
Le pressostat : simple mais essentiel
Le pressostat est courant sur de nombreux véhicules. Il surveille une pression minimale et déclenche une alerte si l’huile ne circule plus correctement. Quand le voyant rouge de pression d’huile s’allume moteur tournant, il ne faut pas supposer immédiatement que le pressostat est en cause. Une vraie perte de pression peut endommager rapidement le moteur, car la lubrification des paliers, de l’arbre à cames ou du turbo dépend de cette circulation d’huile.
Si le voyant s’allume brièvement au démarrage puis s’éteint, le comportement peut être normal. S’il reste allumé, clignote à chaud ou apparaît au ralenti, coupez le moteur et contrôlez d’abord le niveau d’huile, l’état apparent du faisceau et les fuites visibles.
Le transmetteur : utile avec un manomètre
Un transmetteur de pression d’huile est souvent associé à une indication chiffrée ou à une jauge au tableau de bord. Par exemple, un manomètre qui affiche 60 psi en permanence, sans variation logique selon le régime moteur, peut faire suspecter un problème de capteur, de masse, de connectique ou de tableau de bord. À l’inverse, une pression réellement trop basse ne doit jamais être ignorée.
La différence compte au moment d’acheter la pièce : un pressostat simple et un transmetteur ne se remplacent pas toujours l’un par l’autre. Vérifiez le connecteur, le filetage, la plage de mesure et la référence adaptée à votre moteur.
Comment confirmer que vous avez trouvé le bon capteur
Avant de démonter, prenez le temps d’identifier la pièce avec certitude. Une erreur fréquente consiste à confondre le capteur de pression d’huile avec une sonde de température d’eau ou d’huile. Le bon capteur est relié au circuit d’huile sous pression, généralement vissé dans une zone métallique du bloc ou du support de filtre.
Contrôle visuel et connectique
Commencez moteur froid, véhicule stationné sur une surface stable. Débranchez la batterie si vous devez intervenir près du démarreur ou d’un faisceau exposé. Repérez le connecteur du capteur : il doit être clipsé correctement, sans fil coupé, cosse oxydée ni gaine fondue. Un fil abîmé peut provoquer un voyant de pression d’huile sans que le capteur soit réellement défectueux.
Nettoyez légèrement la zone avec un chiffon avant toute dépose. Cela évite de faire tomber des saletés dans le filetage et permet de voir si une fuite provient du capteur ou d’un élément voisin. Si l’huile suinte par le corps plastique du capteur, son remplacement est généralement préférable.
Utiliser un multimètre sans aller trop vite
Un multimètre peut aider à vérifier la continuité d’un pressostat ou la cohérence d’un signal, selon le type de capteur. Sur un pressostat simple, le comportement électrique change selon que la pression est présente ou non. Sur un transmetteur, la mesure peut être plus complexe et dépendre de la conception de la pièce.
Si vous n’avez pas la procédure exacte, évitez d’envoyer une tension au hasard dans le connecteur. Consultez le manuel de réparation ou un schéma électrique correspondant au véhicule. Dans le doute, un contrôle mécanique avec un manomètre externe reste la méthode la plus sûre pour distinguer un capteur défectueux d’un vrai défaut de pression d’huile.
Remplacer le capteur sans créer une nouvelle panne
Le remplacement est souvent accessible à un particulier soigneux, mais il demande de la méthode. La difficulté ne vient pas toujours de la pièce elle-même : elle vient surtout de l’accès, du connecteur fragile et du risque de serrage excessif dans le bloc moteur.
Les étapes pratiques à respecter
- Stationnez le véhicule à plat, laissez refroidir le moteur et vérifiez le niveau d’huile.
- Localisez le capteur près du bloc moteur, du filtre à huile ou du boîtier correspondant.
- Débranchez le connecteur sans tirer sur les fils.
- Dévissez le capteur avec la douille adaptée ou une clé appropriée.
- Comparez l’ancienne et la nouvelle pièce : filetage, longueur, connecteur et joint.
- Revissez sans forcer, reconnectez, puis démarrez pour contrôler le voyant et les fuites.
Selon les modèles, il peut être nécessaire de déposer temporairement une pompe à vide, un vase d’expansion ou un cache pour accéder correctement au capteur. Ne démontez pas plus que nécessaire : chaque durite ou connecteur retiré ajoute un risque d’erreur au remontage.
Les signes qui orientent vers un capteur défectueux
- Voyant de pression d’huile allumé alors que le niveau est correct et qu’aucun bruit moteur anormal n’apparaît.
- Manomètre bloqué sur une valeur fixe, par exemple 60 psi sans variation cohérente.
- Fuite d’huile visible au niveau du corps du capteur ou de son filetage.
- Connecteur gras, oxydé ou fil coupé près du capteur.
- Voyant intermittent après un lavage moteur ou une intervention près du faisceau.
Après remplacement, surveillez la zone pendant quelques trajets. Une petite fuite peut apparaître à chaud si le joint est mal positionné ou si le capteur n’est pas adapté. Si le voyant reste allumé malgré une pièce neuve, ne continuez pas à rouler : le problème peut venir de la pompe à huile, d’une crépine obstruée, d’un défaut de lubrification ou du circuit électrique.
Le bon réflexe avant de chercher une pièce neuve
Pour gagner du temps, rassemblez trois informations avant d’acheter ou de démonter : la motorisation exacte, une photo de la zone du filtre à huile et la référence du capteur si elle est lisible. Un manuel de réparation, un tutoriel en ligne ou une vidéo correspondant au même moteur peut ensuite confirmer l’emplacement précis.
Retenez surtout cette logique simple : le capteur de pression d’huile se cherche sur le circuit de lubrification, pas au hasard dans le compartiment moteur. En partant du filtre à huile et du bloc moteur, puis en vérifiant le faisceau et le connecteur, vous réduisez le risque d’erreur et vous posez un diagnostic plus fiable avant de remplacer la pièce.
