Boîtier fusible : où le trouver, comment lire le schéma et éviter la mauvaise pièce

5 août 2026 Élise de Montgolfier 10 min de lecture

Un boitier fusible se cherche souvent dans l’urgence : un feu ne s’allume plus, l’autoradio reste muet, les essuie-glaces s’arrêtent ou une prise 12V ne répond plus. Avant d’acheter une pièce ou de démonter le tableau de bord, il faut surtout savoir où regarder, quel schéma lire et quelle différence faire entre un fusible grillé, un relais défaillant et un boîtier endommagé.

Table des matières

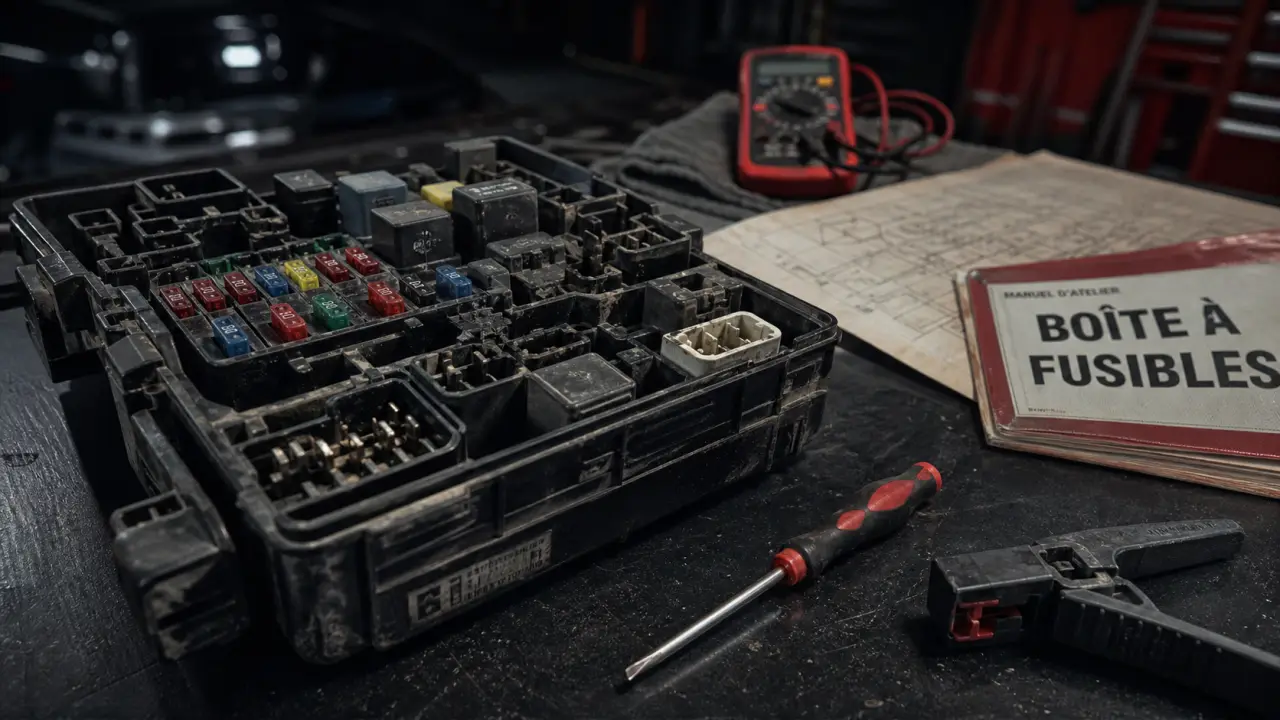

À quoi sert vraiment un boitier fusible dans une voiture ?

Le boîtier fusible, aussi appelé boîte à fusibles ou bloc fusibles, regroupe les protections électriques du véhicule. Chaque fusible protège un circuit précis : éclairage, ventilation, klaxon, lève-vitres, prise accessoire, calculateur ou pompe selon les modèles. Lorsqu’une intensité anormale traverse le circuit, le fusible fond et coupe l’alimentation avant que le faisceau ou l’équipement ne soit abîmé. C’est une sécurité simple, mais indispensable pour limiter les dégâts sur le reste du système électrique.

Il ne faut pas confondre le fusible, qui protège, et le relais, qui commande. Un relais agit comme un interrupteur piloté électriquement : il permet d’alimenter un équipement gourmand sans faire passer toute la puissance par un petit bouton de commande. C’est pourquoi on parle souvent de boîte à relais et fusibles : les deux éléments peuvent être regroupés dans le même compartiment, mais ils n’ont pas le même rôle. Sur un véhicule, ce détail change le diagnostic, car une panne peut venir de la protection, de la commande ou du boîtier qui relie l’ensemble.

Boîte à fusibles, boîtier relais, fusible individuel : les différences utiles

Un fusible individuel est une petite pièce amovible, généralement colorée, avec un ampérage inscrit dessus. Le boîtier fusible est le support complet dans lequel ces fusibles s’insèrent. Le boîtier de relais, lui, accueille des relais parfois placés à côté des fusibles. Sur certains véhicules, tout est intégré dans un même bloc ; sur d’autres, il existe plusieurs boîtes séparées entre l’habitacle et le compartiment moteur. Cette distinction évite de remplacer une pièce entière alors qu’un seul fusible ou un seul relais est en cause.

Élément	Rôle	Quand le vérifier
Fusible	Protège un circuit électrique	Un équipement précis ne fonctionne plus
Relais	Commande l’alimentation d’un équipement	Un organe puissant ne se déclenche pas
Boîtier fusible	Regroupe et connecte fusibles et parfois relais	Traces de chauffe, oxydation, connecteurs abîmés

Où se trouve la boîte à fusibles selon le véhicule ?

L’emplacement du bloc de fusibles dépend fortement de la marque, du modèle, de l’année et parfois de la motorisation. Le premier réflexe consiste à consulter le manuel du véhicule ou un schéma de boîtes à fusibles automobiles correspondant exactement à votre version. Une recherche par marque et modèle est bien plus fiable qu’un schéma générique, car deux véhicules visuellement proches peuvent avoir une affectation différente. Pour un même nom commercial, la répartition des fusibles peut changer selon l’équipement ou la génération.

Les emplacements les plus fréquents

Dans l’habitacle, la boîte à fusibles se trouve souvent sous le volant, derrière une trappe latérale du tableau de bord, près de la boîte à gants ou au niveau du bas de la console. Dans le compartiment moteur, elle est généralement protégée par un couvercle en plastique, à proximité de la batterie ou d’un passage de faisceau. Certains véhicules possèdent aussi un boîtier secondaire dans le coffre, notamment pour des équipements arrière ou des options. Ces emplacements reviennent souvent, mais ils ne remplacent jamais la vérification du schéma propre au véhicule.

Avant d’ouvrir un boîtier, coupez le contact et évitez de tirer au hasard sur les éléments. Un couvercle comporte parfois un mini-layout imprimé avec des numéros, des pictogrammes et des intensités. S’il manque ou s’il est illisible, il vaut mieux chercher un diagramme précis plutôt que de déplacer des fusibles “pour tester”. Cette méthode peut créer une nouvelle panne et compliquer le diagnostic. En cas de doute, une photo avant démontage reste un repère simple et utile.

Pourquoi le schéma spécifique au modèle est indispensable

Le schéma indique l’emplacement exact des fusibles et relais, leur numéro, leur intensité et l’équipement associé. C’est cette affectation qui permet de savoir si le fusible F12, par exemple, concerne l’allume-cigare, l’éclairage intérieur ou un autre circuit selon le véhicule. Les bases de schémas centralisées et les fonctions de recherche véhicule sont donc très utiles : elles réduisent le risque de confondre deux générations d’un même modèle. Elles évitent aussi d’acheter un boîtier visuellement proche, mais incompatible avec les connecteurs ou l’implantation attendue.

Identifier le bon fusible sans aggraver la panne

Un fusible grillé se repère souvent à son filament coupé ou noirci, mais l’examen visuel ne suffit pas toujours. Certains fusibles paraissent intacts alors qu’ils ne laissent plus passer le courant. Si vous disposez d’un multimètre ou d’un testeur, contrôlez la continuité. Sinon, remplacez uniquement par un fusible de même format et de même ampérage, jamais par une valeur supérieure. Le bon geste consiste à contrôler, puis à remplacer, pas à forcer un fusible plus fort pour “voir si ça tient”.

Couleurs, intensité et erreurs à éviter

Les fusibles automobiles sont souvent colorés selon leur intensité, mais la couleur ne doit pas remplacer la lecture de l’inscription. Dans les catalogues de boîtes à fusibles 12V ou de lots de fusibles colorés, l’ampérage est l’information essentielle. Monter un fusible plus fort parce que “ça tient mieux” est une mauvaise idée : il peut laisser passer une intensité excessive et transformer une panne simple en échauffement du faisceau. La couleur aide à repérer vite la pièce, mais la valeur inscrite reste la seule référence fiable.

Respectez l’ampérage indiqué sur le fusible d’origine ou le schéma.
Vérifiez le format : mini, standard, maxi ou autre selon le véhicule.
Ne pontez jamais un emplacement avec un fil ou un objet métallique.
Notez l’emplacement avant de retirer plusieurs fusibles.

Un fusible neuf qui grille immédiatement est une information, pas un hasard. Il joue alors le rôle d’une béquille qui cède parce que la jambe ne peut pas porter le poids : le problème n’est pas seulement la pièce remplacée, mais la contrainte qu’elle révèle. Dans une voiture, cela peut signaler un court-circuit, un accessoire ajouté trop gourmand, une infiltration d’eau dans un connecteur ou un câble pincé. Remettre fusible sur fusible revient à masquer le symptôme sans traiter l’origine de la panne. Le diagnostic doit donc commencer par la cause probable, pas par la répétition du remplacement.

Remplacer un fusible, un relais ou le boîtier complet : dans quels cas ?

Dans la majorité des situations, on remplace seulement le fusible concerné. C’est une opération rapide, peu coûteuse et accessible si le schéma est clair. Le remplacement d’un relais peut être nécessaire lorsqu’un équipement commandé ne se déclenche pas, par exemple un ventilateur ou une pompe, mais il faut là encore identifier la référence et l’emplacement exacts. Le boîtier complet ne devient une option que lorsque le support lui-même présente un défaut visible ou que plusieurs éléments ne se comportent plus normalement.

Les signes qui orientent vers le boîtier lui-même

Le boîtier fusible complet devient suspect lorsque plusieurs circuits sans lien apparent dysfonctionnent, lorsque les fusibles tiennent mal dans leur logement, ou si l’on observe de l’oxydation, des traces de chauffe, du plastique fondu ou des connecteurs noircis. Une infiltration d’eau dans le compartiment moteur peut aussi provoquer des pannes intermittentes difficiles à reproduire. Dans ce type de situation, le problème ne vient pas seulement d’un fusible isolé, mais du support qui distribue l’alimentation.

Dans ce cas, remplacer uniquement les fusibles ne suffit pas toujours. Le boîtier peut être vendu seul, avec une partie du faisceau, ou intégré à un ensemble plus large selon le véhicule. Sur les modèles récents, certains blocs électriques communiquent avec d’autres calculateurs : une intervention professionnelle peut être préférable si la pièce implique codage, repérage de connecteurs ou dépose importante. Quand le boîtier est lié à plusieurs fonctions, il faut avancer avec méthode pour ne pas créer une nouvelle panne.

Coupez le contact et, si nécessaire, débranchez la batterie selon les recommandations du véhicule.
Photographiez le boîtier avant démontage pour garder la position des fusibles et relais.
Comparez la référence, le nombre de connecteurs et l’implantation des emplacements.
Remontez sans forcer : un connecteur mal aligné peut créer une panne nouvelle.
Testez les équipements un par un après remplacement.

Acheter le bon boitier fusible et gérer la compatibilité

L’achat d’un boîtier fusible ne doit pas se limiter à une photo ressemblante. La compatibilité dépend de la référence constructeur, du modèle, de l’année, de la motorisation, du niveau d’équipement et parfois du type de boîte de vitesses. Une catégorie e-commerce peut aider à trouver rapidement une pièce électrique, mais la validation par véhicule reste déterminante. Sur ce type de pièce, la référence exacte compte autant que l’aspect visuel.

Les informations à réunir avant de commander

Avant d’acheter, relevez la référence inscrite sur l’ancien boîtier, prenez des photos nettes du dessus, du dessous et des connecteurs, puis comparez l’affectation des fusibles. Sur une marketplace, il peut exister 300+ résultats autour des boîtes à fusibles ou boîtes 12V : ce volume donne du choix, mais augmente aussi le risque d’erreur si vous ne filtrez pas par véhicule. Plus la recherche est précise, plus la pièce reçue a des chances d’être la bonne dès le premier essai.

Marque, modèle, année et motorisation du véhicule.
Référence exacte de la pièce d’origine si elle est visible.
Nombre et forme des connecteurs au dos du boîtier.
Présence ou non de relais intégrés.
Schéma ou layout correspondant à votre version.

Retour, consigne et pièce usagée : les points à vérifier

Certains vendeurs proposent une reprise ou une consigne sur une pièce marquée d’une offre de reprise. Le principe est simple : vous recevez la pièce, puis vous retournez l’ancienne selon les modalités indiquées, souvent dans l’emballage d’origine et via une demande de retour depuis le compte client. Les délais varient selon les enseignes : on rencontre par exemple des mentions de 30 jours pour un retour de pièce usagée, ou de 14 jours dans d’autres conditions commerciales. Cette logique facilite la gestion d’une pièce remplacée sans compliquer l’achat initial.

Si la réparation est urgente, vérifiez aussi la disponibilité réelle, le retrait magasin, la livraison à domicile, le point relais et l’heure limite d’expédition. Certains sites mettent en avant une expédition le jour même avant 12H, ce qui peut faire la différence lorsqu’un véhicule est immobilisé. Mais même dans l’urgence, la bonne référence reste prioritaire : une pièce reçue vite mais incompatible ne résout rien. Le bon réflexe consiste à sécuriser la compatibilité avant de valider la commande.

Le bon réflexe consiste donc à avancer dans cet ordre : localiser la boîte, consulter le schéma adapté, identifier le fusible ou relais concerné, diagnostiquer la cause, puis seulement commander la pièce compatible. C’est cette méthode qui évite de remplacer un boitier fusible complet alors qu’un simple fusible suffisait, ou l’inverse. Elle limite aussi les erreurs de montage et les allers-retours inutiles entre diagnostic et achat.
